Latihan Soal dan Jawaban Konstruksi Bangunan Gedung - 5


Latihan soal, jawaban dan pembahasan seputar konstruksi bangunan gedung berikut ini menyajikan beberapa soal dan kunci jawaban yang berisi soal pilihan ganda yang mencakup materi dari cabang ilmu arsitektur, teknik sipil dan MEP.

Soal-soal ini biasanya keluar dalam berbagai jenis tes baik yang manual maupun menggunakan CAT seperti Tes SKB CPNS, Ujian mata kuliah teknik, Ujian masuk S2, Olimpiade, Ujian SKA, Ujian sertifikat konstruksi dan tes lainnya dalam dunia konstruksi.

Soal dan Jawaban Konstruksi Bangunan Gedung - Bagian 5


Soal berikut merupakan soal yang disusun dengan mengacu dari berbagai sumber untuk bisa dijadikan bahan latihan bagi sahabat sekalian yang akan menghadapi ujian atau tes. Berikut ini adalah 10 contoh soal lengkap dengan jawaban dan pembahasannya.

Latihan Soal dan Jawaban seputar Bangunan Gedung - Bagian 5

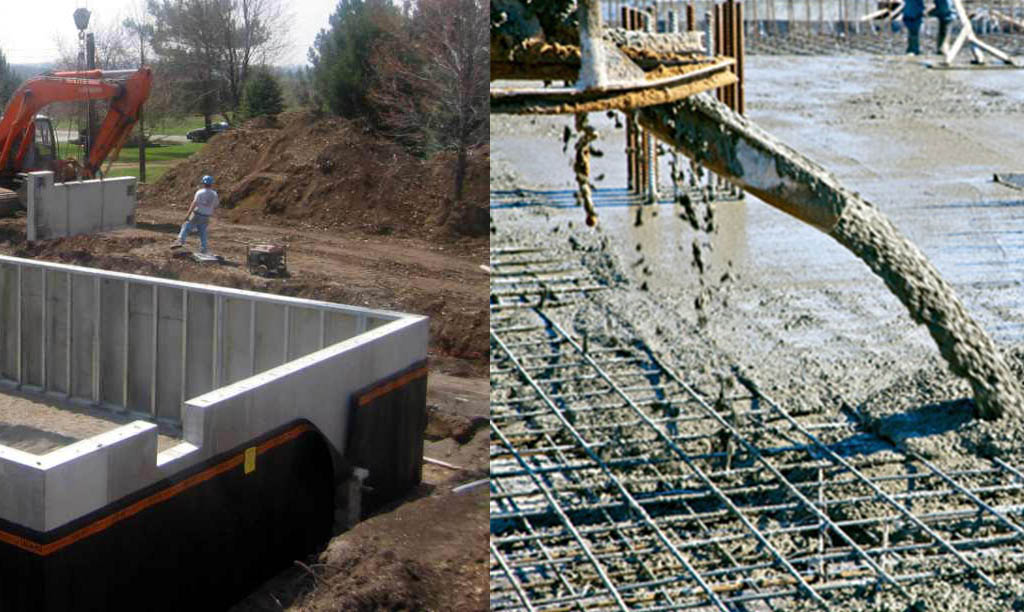

1. Beton yang proses pengerjaannya dilakukan di lokasi pembangunan dengan terlebih dahulu membuat cetakan tempat menuang bahan beton disebut dengan beton ....
a. bertulang
b. precast
c. cast in situ
d. beton cetak
e. beton cor

2. Gambar yang dibuat untuk menunjukkan bangunan sebagaimana yang ada di lokasi disebut dengan ....
a. real drawing
b. as plan drawing
c. as built drawing
d. schematic drawing
e. shop drawing

3. Proses yang dilakukan oleh pemilik modal (owner) dalam rangka memilih penyedia jasa konstruksi dengan spesifikasi terbaik disebut dengan ....
a. tender
b. lelang
c. bidding
d. proyek
e. seleksi

4. Dilatasi pada bangunan dapat diartikan sebagai ....
a. pemisahan struktur bangunan yang terlalu panjang
b. pemisahan struktur bangunan yang terlalu tinggi
c. penggabungan struktur beberapa bangunan kecil
d. penggabungan dua struktur bangunan besar
e. penggabungan dua struktur bangunan yang berbeda jenis

5. Tebal minimal beton bertulang untuk digunakan sebagai konstruksi pelat lantai sekurang-kurangnya adalah ....
a. 8 cm
b. 10 cm
c. 12 cm
d. 15 cm
e. 20 cm

6. Berikut ini merupakan notasi yang harus ada pada gambar potongan bangunan, kecuali ....
a. arah mata angin
b. panjang bentangan
c. kedalaman pondasi
d. tinggi langit-langit
e. tinggi level lantai

7. Setelah pemasangan bouwplank maka tahapan pekerjaan selanjutnya adalah ....
a. pekerjaan urugan pasir
b. pekerjaan galian pondasi
c. pekerjaan urugan tanah
d. pekerjaan pemasangan sloof
e. pekerjaan pemasangan batu kosong

8. Dalam perencanaan pembesian atau tulangan beton, terdapat hal-hal yang perlu diperhatikan, kecuali
a. jarak minimal tulangan
b. jarak maksimal tulangan
c. jumlah tulangan
d. diameter tulangan
e. panjang tulangan

9. Dalam proses adukan beton sebelum dituang, terdapat istilah workability yang artinya mudah dikerjakan, hal ini tergantung pada jumlah bahan dalam beton yaitu ....
a. semen
b. kerikil
c. pasir
d. air
e. sulfur

10. Tebal lindungan beton pada balok yang terletak di luar ruangan adalah sekurang-kurangnya ....
a. 1,5 cm
b. 2 cm
c. 3 cm
d. 3,5 cm
e. 5 cm

Sebelum melihat jawaban dan pembahasan dari soal di atas, alangkah baiknya untuk mencoba mengerjakan soal ini dahulu sebagai bahan latihan dan menambah wawasan tentang konstruksi bangunan gedung.

Jawaban dan Pembahasan

1. c
Beton cast in situ artinya beton yang dibuat atau dicetak di lokasi proyek sesuai kondisi dan kebutuhan, adukan atau campuran beton bisa didatangkan dari luar menggunakan truk molen (concrete mixer truck)

2. c
Gambar as built drawing dibuat setelah bangunan jadi sehingga akan tergambar sesuai yang terbangun di lokasi

3. a
Tender merupakan proses untuk memilih penawaran terbaik dari para penyedia jasa konstruksi baik konsultan atau kontraktor, dalam tender biasanya dicari harga terendah atau spesifikasi teknis terbaik

4. a
Dilatasi adalah pemisahan hubungan struktur bangunan yang terlalu panjang atau bangunan besar yang bentuknya berliku, tujuannya untuk mengurangi dampak kerusakan struktur saat terjadi gempa

5. c
Sesuai  persyaratan yang tercantum dalam buku SNI Beton 1991 disebutkan bahwa beton untuk pelat lantai harus mempunyai tebal sekurang - kurangnya 12 cm

6. a
Dalam gambar potongan tidak bisa ditampilkan arah mata angin

7. b
Urutan pekerjaan yang benar dan logis yaitu : pemasangan bouwplank > galian pondasi > urugan pasir > pasangan batu kosong > pasangan pondasi > pekerjaan sloof > urugan tanah

8. e
Panjang tulangan akan mengikuti panjang beton

9. d
Workability dalam campuran beton berkaitan dengan tingkat keenceran adukan beton, semakin encer semakin mudah untuk dituang dan dibentuk dalam cetakan, namun tingkat keenceran yang terlalu tinggi juga tidak baik untuk kekuatan beton

10. c
Tebal lindungan beton adalah tebal beton minimum yang ada di luar tulangan yang terluar. Untuk bangunan di luar ruangan ketebalan lindungan beton minimum 3 cm

Demikianlah  Latihan Soal dan Jawaban tentang Konstruksi Bangunan Gedung Bagian 5, semoga dapat menjadi bahan latihan untuk sahabat arsitur semuanya.

Disclaimer : latihan soal ini merupakan soal yang dibuat secara independen oleh tim arsitur murni sebagai bahan latihan dan penambah wawasan yang materinya bersumber pada ilmu konstruksi bangunan baik dari buku pustaka maupun materi yang pernah termuat dalam artikel arsitur.com
