Gambar Arsitektur : Detail Desain Bangunan Asli

- 5/29/2019


Detail mendefinisikan arsitektur itu sendiri. Bagaimana sebuah bangunan bersatu membentuk pengalaman kita mengalami ruang, dan kualitas suatu struktur mempengaruhi bentuk bangunan. Arsitektur dimulai pada tingkat material, dan dari sana kita menggabungkan material melalui banyak perincian seperti untuk mengontrol suhu dan kelembaban, untuk menciptakan stabilitas struktural, atau untuk sekadar membentuk estetika. Suatu proyek dapat menginspirasi secara formal atau spasial, tetapi jika tidak dibuat detail dengan baik, banyak hal yang dapat benar-benar hancur berantakan dalam pengerjaanya.

Berikut ini merupakan koleksi gambar-gambar detail yang menampilkan rakitan komponen arsitektur yang rumit. Dari dinding gorden dan tabir surya hingga jendela dan atap, masing-masing detail mengungkapkan bagaimana arsitek berpikir melintasi skala. Rincian ini diambil dari setiap jenis proyek, dari perumahan untuk ruang komersial dan pendidikan. Secara kolektif menunjukkan beberapa momen paling cerdas dalam desain dan konstruksi melalui lensa gambar.

01. Gedung Dyson: Departemen Seni Rupa dan Terapan, London, Inggris oleh Haworth Tompkins

 01. Gedung Dyson: Departemen Seni Rupa dan Terapan, London, Inggris oleh Haworth Tompkins
 01. Gedung Dyson: Departemen Seni Rupa dan Terapan, London, Inggris oleh Haworth Tompkins

Bangunan Dyson dirancang sebagai pengembangan baru utama untuk Royal College of Art setelah dipindahkan ke Kensington Gore pada tahun 1962. Bangunan ini merupakan pusat dari Kampus Battersea RCA, dan pengembangannya terletak di samping Lukisan dan Patung RCA yang ada di lokasi. Sebuah 'ruang mesin' yang besar dan berpenerangan tinggi menghubungkan dua blok dan membentuk jantung bangunan, yang dirancang untuk menampung mesin cetak besar yang digunakan oleh para pembuat cetak. Zona ritel dan ruang bisnis yang lebih umum diatur di sepanjang bagian di depan jalan.

 01. Gedung Dyson: Departemen Seni Rupa dan Terapan, London, Inggris oleh Haworth Tompkins
 01. Gedung Dyson: Departemen Seni Rupa dan Terapan, London, Inggris oleh Haworth Tompkins

Selain berisi wahana Seni Grafis dan Fotografi, gedung ini juga merupakan rumah bagi teater kuliah dengan 220 kursi, galeri umum, dan inkubator bisnis College. Bangunan ini dipahami sebagai 'pabrik' yang kreatif baik dalam arti industri (sebagai tempat industri), dan melalui referensi ke Pabrik Andy Warhol sebagai tempat produksi seni. Estetika bangunan bersifat fungsional dan berasal dari cara pembuatannya dengan struktur beton in-situ yang diekspos di seluruh bagian dan digunakan secara ekspresif untuk membentuk serangkaian ruang yang saling terkait secara dramatis.

02. Chicken Point Cabin, ID, Amerika Serikat oleh Olson Kundig

02. Chicken Point Cabin, ID, Amerika Serikat oleh Olson Kundig
02. Chicken Point Cabin, ID, Amerika Serikat oleh Olson Kundig

Pemilik Chicken Point Cabin membeli properti di tepi laut yang terletak setengah jam dari rumah mereka di Idaho utara. Properti ini dibeli dengan tujuan untuk membangun kabin tepi danau. Tujuan mereka adalah untuk dapat menggunakan rumah itu sepanjang tahun. Namun selama musim panas, ketika cuaca lokal bisa menjadi sangat panas. Arahan mereka satu-satunya adalah membuat rumah itu seterbuka mungkin. Hasilnya adalah jendela berputar yang besar di tepi sungai yang benar-benar terbuka ke alam.


02. Chicken Point Cabin, ID, Amerika Serikat oleh Olson Kundig
02. Chicken Point Cabin, ID, Amerika Serikat oleh Olson Kundig

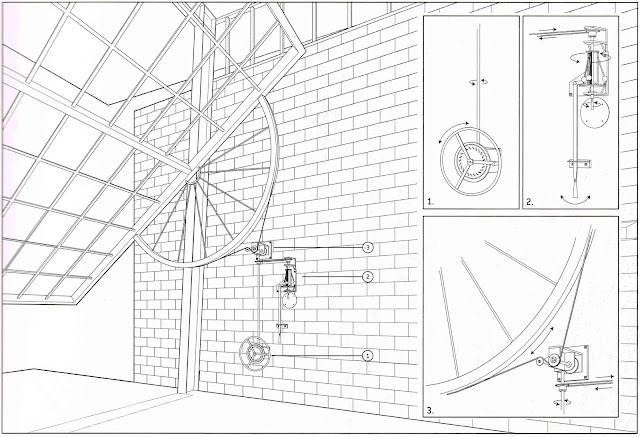

Dinding jendela besar ini berukuran 30 kaki kali 20 kaki, membuka seluruh ruang tamu ke hutan dan danau. Mekanisme engkol tangan menggunakan prinsip penyeimbang melalui serangkaian roda gigi, seperti roda sepeda. Ini yang memungkinkan input tenaga minimal untuk memutar baja dan jendela kaca seberat enam ton. Meskipun alat ini menggunakan teknik mesin yang canggih, hasilnya tidak berbeda dengan sistem pembukaan penutup tenda, yang memungkinkan udara segar dan pandangan masuk tanpa hambatan.

03. Studio Taman Negara, Warmington, Inggris Raya oleh Ashworth Parkes Architects

03. Studio Taman Negara, Warmington, Inggris Raya oleh Ashworth Parkes Architects
03. Studio Taman Negara, Warmington, Inggris Raya oleh Ashworth Parkes Architects

Proyek ini adalah kumpulan bangunan pertanian gaya baru di ambang pintu antara taman rumah utama dan padang rumput di luar di sebuah desa kecil di Northamptonshire. Pemilik meminta menghancurkan garasi yang ada, toko taman, dan sisa-sisa kandang babi tua. Di dalamnya dirancang sebuah gedung Studio dengan fasilitas katering dan kamar mandi, bangunan penyimpanan taman dengan ruang untuk kantor di satu sisi, sebuah garasi mobil dan rumah kaca.


03. Studio Taman Negara, Warmington, Inggris Raya oleh Ashworth Parkes Architects
03. Studio Taman Negara, Warmington, Inggris Raya oleh Ashworth Parkes Architects
APA memilih kayu larch sebagai kelongsong vertikal untuk fasad studio utama. Mereka meminta kontraktor untuk membagi papan 200 milimeter menjadi empat strip dengan ukuran berbeda untuk menghasilkan lebar 'acak' untuk eksteriornya. Detail ini menghasilkan tampilan yang lebih acak-acakan, yang mewakili jenis kayu yang mungkin ditemukan petani di sekitar lokasi. APA memilih ini karena penampilannya yang abadi.

Referensi :

  • https://architizer.com/blog/practice/details/architectural-drawings-minimalist-details/
